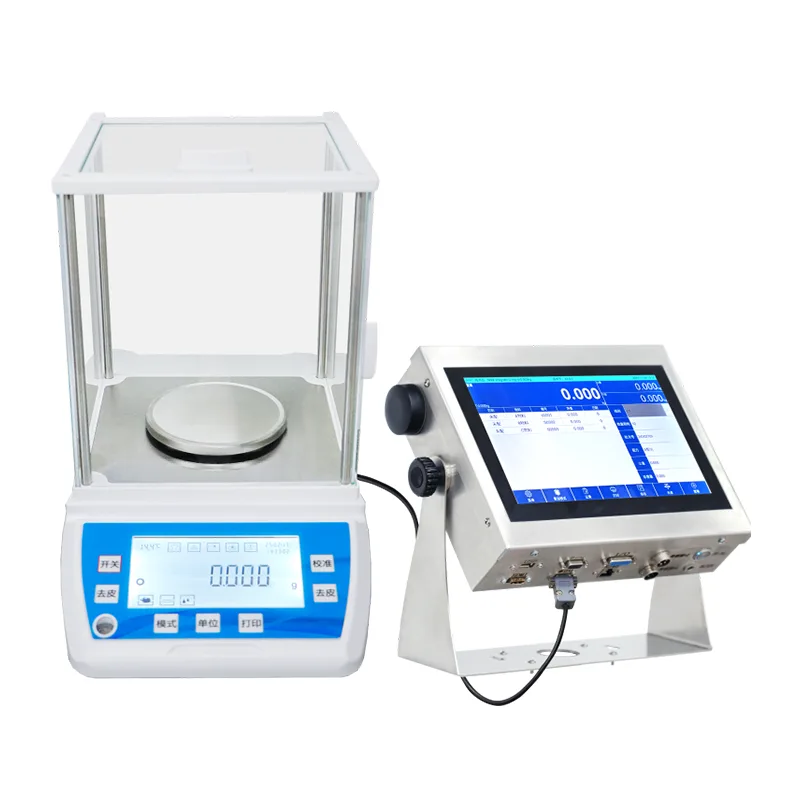

Visoko natančna inteligentna elektronska tehtnica z miligramsko natančnostjo

Visoko precizna inteligentna elektronska tehtnica (serija JDT-A35) je tehtnica laboratorijskega razreda, ki jo proizvaja Jiangsu Jutian Weighing Equipment Co., Ltd. Zasnovana je za aplikacije, ki zahtevajo miligramsko ali submiligramsko ločljivost, vključno z analitično kemijo, farmacevtskimi formulacijami, raziskavami materialov in natančnim nadzorom kakovosti. Instrument uporablja senzorsko tehnologijo elektromagnetne kompenzacije sile (EMFC) za doseganje hitre stabilizacije in visoke ponovljivosti v nadzorovanih laboratorijskih pogojih.

Za razliko od industrijskih platformnih tehtnic ali kontrolnih tehtnic, zasnovanih za uporabo v proizvodnih linijah, je ta tehtnica namenjena namiznemu delovanju v okoljih, kjer je mogoče upravljati temperaturo, vlažnost in zračne tokove, da se ohrani natančnost meritev. Vsaka enota je kalibrirana pred odpremo, notranji kalibracijski mehanizem (če je na voljo) pa omogoča rutinsko preverjanje točnosti brez zunanjih uteži.

Specifikacije modela

Opombe o meroslovnih specifikacijah:Razreda točnosti I in II sta opredeljena v OIML R76. Berljivost (d) je najmanjši korak prikaza. Vrednosti ponovljivosti in linearnosti predstavljajo tipično delovanje v nadzorovanih laboratorijskih pogojih (stabilna temperatura, minimalni zračni tokovi, ravna namestitev). Dejanska zmogljivost je odvisna od delovnega okolja in tehnike operaterja. Velikosti posod in kapacitete tehtanja je mogoče konfigurirati glede na zahteve aplikacije.

Jiangsu Jutian Weighing Equipment Co., Ltd. ima za svoje izdelke certifikat ISO9001 in certifikat CE. Center za raziskave in razvoj podjetja 919 razvija instrumente za tehtanje in vgrajene sisteme z 68 nacionalnimi patenti in 20 avtorskimi pravicami za programsko opremo. Proizvodnja poteka v skladu s standardiziranimi postopki nadzora kakovosti, ki zajemajo pregled komponent, sestavljanje in kalibracijo.

Senzorska tehnologija in princip merjenja

Tehtnica uporablja tehtalno celico za kompenzacijo elektromagnetne sile (EMFC). Pri tej zasnovi je sila teže vzorca na ponvi uravnotežena z elektromagnetno silo, ki jo ustvari tuljava v stalnem magnetnem polju. Tok, potreben za vzdrževanje ravnovesja, je sorazmeren uporabljeni masi. To načelo ponuja več značilnosti, pomembnih za tehtanje z visoko ločljivostjo:

Hitra stabilizacija:Sistem povratnih informacij z zaprto zanko požene tehtnico v ravnovesje v delčku sekunde po nalaganju, kar omogoča učinkovit potek dela pri ponavljajočih se tehtanjih.
Majhen zanos:V primerjavi s tehtalnimi celicami z merilnikom napetosti imajo senzorji EMFC manjši dolgoročni odmik ničelne točke pri stabilnih temperaturnih pogojih, kar zmanjšuje pogostost ponovnega umerjanja med daljšo uporabo.
Zmožnost notranje kalibracije:Izbrani modeli vključujejo vgrajeno kalibracijsko utež in motoriziran mehanizem. Rutina kalibracije se začne prek vmesnika zaslona na dotik in se zaključi v kratkem ciklu brez zunanjih uteži.

Ohišje tehtnice in tehtnica sta izdelana iz nerjavečega jekla 304, izbranega zaradi odpornosti proti koroziji in enostavnega čiščenja. Zaslon je 10-palčni HD kapacitivni zaslon na dotik (ločljivost 1024×768), ki ga poganja procesorski sistem, ki temelji na sistemu Android (RK3288W štirijedrni Cortex-A17, 2G RAM, 8G pomnilnika), ki upravlja uporabniški vmesnik, shranjevanje podatkov in komunikacijske funkcije.

Merilne funkcije in povezljivost podatkov

Tehtnica podpira več načinov tehtanja in aplikacijskih funkcij, ki so dostopne prek vmesnika zaslona na dotik: standardno tehtanje, štetje delov, tehtanje v odstotkih, določanje gostote (z uporabo izbirnega kompleta za gostoto) in kontrolno tehtanje z alarmom zgornje/spodnje meje. Pretvorba enot zajema mg, g, ct, oz, lb, gn, ozt in način štetja kosov.

Vmesniki za podatkovno komunikacijo vključujejo dva vrata USB, dva serijska vrata RS232, ena vrata RJ45 Ethernet in en I/O izhod kot standard. Izbirni moduli dodajajo Wi-Fi, Bluetooth, izhod HDMI in povezljivost 4G IoT. Priključite lahko zunanje naprave, kot so tiskalniki, bralniki črtne kode, indikatorji alarmov in oddaljeni zasloni. Podatki o teži se lahko prenesejo na PC ali LIMS (Laboratory Information Management System) preko serijske ali omrežne povezave.

Namestitev in okoljske zahteve

Da bi dosegli navedene specifikacije natančnosti, je treba tehtnico namestiti na stabilno mizo brez tresljajev na mestu z nadzorovano temperaturo in minimalnim gibanjem zraka. Delovno temperaturno območje je od -10 °C do 40 °C, z relativno vlažnostjo pod 90 % (brez kondenzacije). Po vklopu pred kalibracijo in meritvijo je potrebno obdobje ogrevanja od 30 do 120 minut, kar omogoča, da notranja elektronika doseže toplotno ravnovesje.

Napajanje se napaja preko AC 100-240V adapterja (DC 12V, 1000mA izhod). Pred uporabo je treba tehtnico poravnati z nastavljivimi nogami in vgrajenim indikatorjem nivoja. Za skladnost z laboratorijskimi sistemi kakovosti se priporoča letna ponovna kalibracija s certificiranimi utežmi.

Tipična aplikacijska okolja

FAQ (pogosta vprašanja)

Kakšna je razlika med razredom točnosti I in II za to tehtnico?
Razred natančnosti I (posebna natančnost) in razred II (visoka natančnost) sta opredeljena z OIML R76 na podlagi verifikacijskega razdelka (e) in števila razdelkov na lestvici (n). Instrumenti razreda I imajo manjši interval preverjanja glede na zmogljivost. V praksi so modeli razreda I v seriji JDT-A35 primerni za aplikacije, kjer se zahteva največje meroslovno zaupanje, kot je analitska kemija. Modeli razreda II izpolnjujejo zahteve rutinske farmacevtske in industrijske kontrole kakovosti.

Kdaj je treba uporabiti notranjo in zunanjo kalibracijo?
Notranja kalibracija uporablja vgrajeno referenčno utež in je primerna za dnevno preverjanje točnosti brez zunanjih uteži. Sproži se prek menija na zaslonu na dotik in se samodejno zaključi. Zunanja kalibracija uporablja certificirano kalibracijsko utež, ki jo operater namesti na posodo, in je priporočljiva za formalne zapise kalibracije, periodično preverjanje v skladu s SOP laboratorija ali kadar notranja teža zahteva navzkrižno preverjanje.

Kateri okoljski dejavniki vplivajo na natančnost meritev na miligramski ravni?
Temperaturna nihanja, zračni tokovi, vibracije in statična elektrika so glavni okoljski dejavniki, ki vplivajo na berljivost podgramov. Tehtnico postavite na namensko tehtalno mizo stran od oken, vrat in zračnikov HVAC. Za neprevodne vzorce bodo morda potrebni protistatični ukrepi (ionizator, ozemljitev). Zaščita pred prepihom je vgrajena v modele z berljivostjo 0,0001 g.

Ali lahko tehtnica komunicira z laboratorijskim sistemom za upravljanje informacij?
ja Standardni vmesniki RS232, USB in Ethernet podpirajo izhod podatkov v LIMS, ELN ali programsko opremo za zbiranje podatkov na osebnem računalniku. Podatki o teži se lahko prenašajo v realnem času ali pridobijo iz notranjega pomnilnika. Podrobnosti o komunikacijskem protokolu so na voljo v dokumentaciji izdelka za pomoč pri integraciji s strankino ekipo za IT ali laboratorijsko avtomatizacijo.

Kakšno vzdrževanje je potrebno za ohranjanje natančnosti skozi čas?
Tehtalna posoda in ohišje naj bodo čisti, brez prahu in kemičnih ostankov. Preverjajte kalibracijo v intervalih, ki jih določa vaš laboratorijski sistem kakovosti – notranja kalibracija se lahko izvaja dnevno, zunanja kalibracija mesečno ali četrtletno. Letno strokovno servisiranje, vključno s pregledom senzorja EMFC in zamenjavo obrabljivih komponent, če je potrebno, pomaga ohranjati dolgoročno zanesljivost meritev.
