Samodejne lestvice za razvrščanje

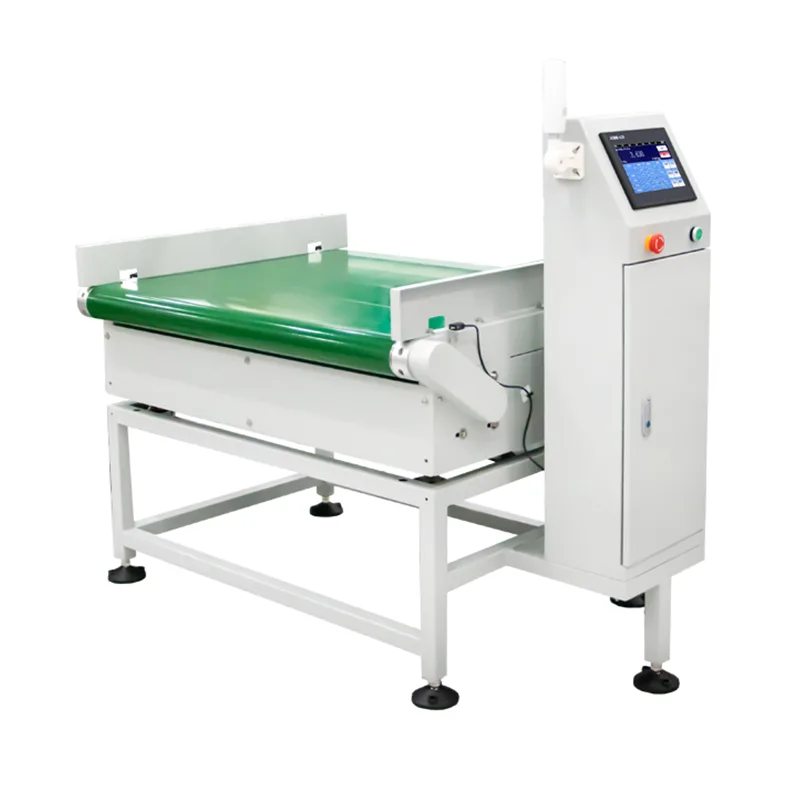

Tehtnica za samodejno razvrščanje serije JDW je vgrajen sistem za kontrolno tehtanje in preusmeritev, ki ga proizvaja Jiangsu Jutian Weighing Equipment Co., Ltd. Zasnovan je za tehtanje izdelkov v gibanju, primerjavo vsakega odčitka teže s prednastavljenimi mejami in mehansko usmerjanje predmetov v ločene steze ali območja zbiranja na podlagi rezultata. Oprema združuje dinamično tehtanje, logiko uspešno/neuspešno in fizično razvrščanje znotraj enega integriranega transportnega odseka.

Sistem je nameščen na proizvodnih linijah, kjer je treba izdelke po polnjenju, sestavljanju ali pakiranju razvrstiti glede na težo – na primer ločevanje prenizkih, sprejemljivih in pretežkih kartonov v ločene izhodne transporterje. Vsi podatki o teži, časovni žigi in rezultati razvrščanja se zabeležijo za dokumentacijo o kakovosti in sledljivost.

Tehnične specifikacije

Premisleki glede natančnosti:Natančnost zaznavanja in prepustnost sortiranja sta odvisna od teže izdelka, dimenzij, hitrosti tekočega traku in okoljske stabilnosti. Navedeni razponi natančnosti temeljijo na kontroliranem tovarniškem testiranju z reprezentativnimi vzorci. Zagon na kraju samem določa dejansko delovanje v proizvodnih pogojih.

Jiangsu Jutian Weighing Equipment Co., Ltd. deluje v okviru upravljanja kakovosti s certifikatom ISO9001. Podjetje ima 68 nacionalnih patentov in 20 avtorskih pravic za programsko opremo, pri čemer razvoj izdelkov vodi center za raziskave in razvoj 919, proizvodnja pa poteka v dveh proizvodnih obratih. Serija JDW ima certifikat CE.

Mehanizem za sortiranje in mehanska zasnova

Razvrščanje se izvaja na namenski preusmeritveni postaji, ki je nameščena dolvodno od območja tehtanja. Razvrstitev izdelkov v realnem času določi krmilnik na podlagi zajete teže glede na prednastavljene zgornje/spodnje meje. Standardna konfiguracija uporablja motoriziran levo/desni preusmerjevalni transporter, ki vodi sprejemljive izdelke na en pas in neskladne izdelke na drugega. Za aplikacije, ki vključujejo lahke, fleksibilne pakete, je mogoče določiti pnevmatsko zračno pihanje ali pogone s potisno roko. Čas preusmerjevalnika je sinhroniziran s sledenjem položaja izdelka, da se zagotovi zanesljivo ločevanje brez zaustavitve linije.

Okvir transportnega traku je izdelan iz nerjavečega jekla 304, izbranega zaradi združljivosti z okolji izpiranja in odpornosti proti koroziji. Tehtalni del je mehansko izoliran od pogonskega in preusmerjevalnega dela, da se zmanjša prenos vibracij. Vodila in senzorji izdelka so nameščeni tako, da ustrezajo razponu velikosti izdelka, ki je določen med konfiguracijo sistema.

Konfiguracija sistema in integracija proizvodne linije

Parametri izdelka se upravljajo prek vmesnika zaslona na dotik, kjer lahko operaterji ustvarijo, shranijo in prikličejo nastavitve za več SKU-jev. Vsaka prednastavitev vključuje ciljno težo, meje tolerance, hitrost tekočega traku in razvrščanje. Preklapljanje med izdelki se izvede z izbiro shranjene prednastavitve brez mehanske prilagoditve.

Komunikacijski vmesniki (Ethernet, RS232, RS485) omogočajo tehtnici izmenjavo podatkov s sistemi MES, ERP ali SCADA. Zapise teže, časovne žige in rezultate razvrščanja je mogoče prenašati v realnem času ali izvoziti v serijah prek USB-ja. Za linije s centraliziranim nadzorom proizvodnje sistem podpira standardne industrijske protokole, ki jih je mogoče konfigurirati med zagonom.

Kalibracija in redno vzdrževanje

Kalibracija se izvede z uporabo certificiranih testnih uteži z vodenim postopkom na zaslonu na dotik. Podprta sta tako enotočkovni kot večtočkovni način umerjanja. Napetost jermena, poravnavo tekočega traku in ničelno točko senzorja je treba redno preverjati kot del rednega vzdrževanja. Modularna konstrukcija omogoča dostop do posameznih komponent – ​​jermena, pretvornika, senzorjev – in jih je mogoče zamenjati brez razstavljanja celotnega okvirja.

Tipični scenariji uporabe

FAQ (pogosta vprašanja)

Kako je izbran mehanizem razvrščanja za različne vrste izdelkov?
Izbira je odvisna od teže izdelka, embalažnega materiala, stabilnosti oblike in hitrosti linije. Togi kartoni in steklenice so zelo primerni za motorizirane preusmerjevalne transporterje. Lahke upogljive vrečke lahko zahtevajo pnevmatsko pihanje zraka ali pogone s potisno roko, da preprečite mehanske poškodbe. Ustrezen mehanizem se potrdi med fazo inženirskega pregleda na podlagi vzorcev izdelkov in zahtev glede postavitve.

Ali lahko sistem razvrsti izdelke v več kot dve kategoriji?
Standardna konfiguracija JDW podpira dvosmerno razvrščanje (npr. sprejem/zavrnitev). Večstopenjsko razvrstitev – kot je premajhna, standardna in prekomerna teža v tri ločene pasove – je mogoče konfigurirati z dodatnimi preusmeritvenimi postajami. To zahteva razširjene transportne odseke in je določeno v fazi opredelitve projekta.

Kako se upravljajo parametri izdelka pri izvajanju več SKU-jev?
Krmilnik z zaslonom na dotik shrani prednastavitve izdelkov z imenom, ciljno težo, mejami tolerance in dejanjem razvrščanja. Operaterji izberejo aktivno SKU s shranjenega seznama in vse nastavitve se samodejno naložijo. Funkcija iskanja omogoča hitro iskanje po imenu izdelka. Prednastavitve je mogoče izvoziti in uvoziti prek USB-ja za varnostno kopiranje ali podvajanje v več napravah.

Kateri komunikacijski protokoli so podprti za integracijo s tovarniškimi sistemi?
Standardni vmesniki vključujejo RS232, RS485 in Ethernet. Prilagoditev protokola za Modbus TCP/RTU, komunikacijo vtičnice TCP/IP ali neposredno pisanje baze podatkov se obravnava med konfiguracijo sistema. Posebne zahteve glede protokola se med postopkom naročanja pregledajo s strankino ekipo za avtomatizacijo.

Kako se sistem preveri po namestitvi?
Zagon vključuje statično kalibracijo s certificiranimi utežmi, dinamično testiranje z dejanskimi vzorci izdelkov pri proizvodni hitrosti ter preverjanje časovnega razporeda in točnosti. Zagotoviti je mogoče dokumentirano poročilo o zagonu. Stranka lahko izvaja stalno preverjanje delovanja z uporabo zadržanih referenčnih vzorcev in rednih kalibracijskih pregledov.
