Elektronska platformna tehtnica z vgrajeno funkcijo tiskanja etiket

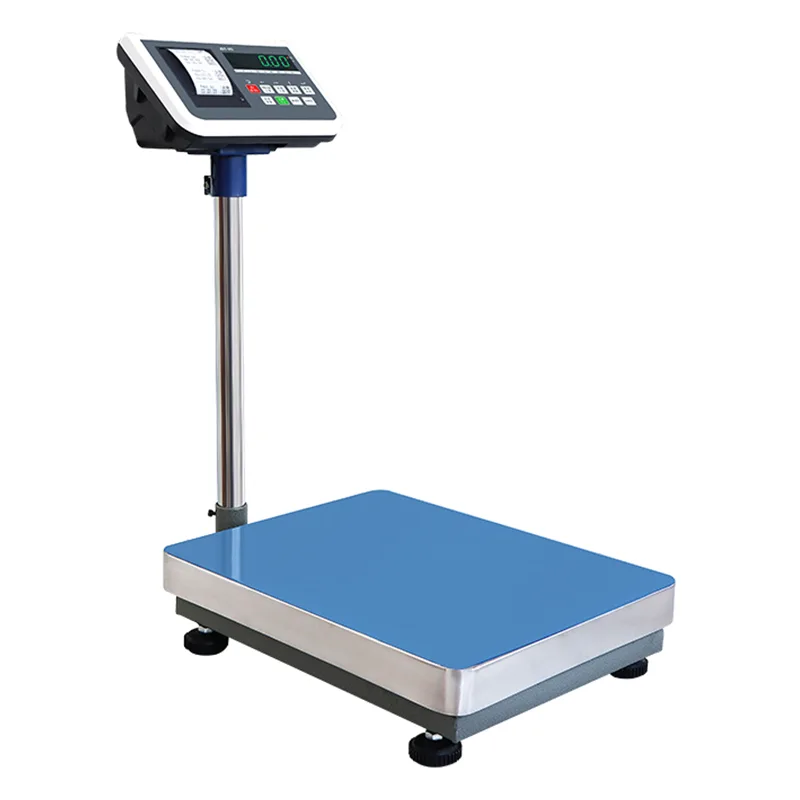

Elektronska platformna tehtnica z vgrajeno funkcijo tiskanja nalepk (serija JDT-JT-H8) je stacionarna delovna postaja za tehtanje in tiskanje, ki jo izdeluje Jiangsu Jutian Weighing Equipment Co., Ltd. Združuje togo varjeno jekleno ploščad, tehtalne celice merilnika napetosti, digitalni LED indikator in integriran termični tiskalnik v eni enoti. Oprema je zasnovana za delovne postaje, kjer se predmeti tehtajo in natisnjeni zapis, kot je list o teži, nalepka za pošiljanje ali potrdilo o pregledu, mora biti ustvarjen takoj na točki merjenja.

Za razliko od kontrolnih tehtnic, ki delujejo na premikajočih se proizvodnih linijah, platformna tehtnica serije H8 meri statično težo po tem, ko je predmet postavljen na posodo in se odčitek stabilizira. Tiskanje sproži operater ročno ali samodejno po stabilizaciji teže, odvisno od konfiguriranega načina. Oprema je primerna za sprejemne doke, ladijske zalive, kontrolne točke v proizvodnih prostorih in postaje za vzorčenje kakovosti.

Specifikacije modela

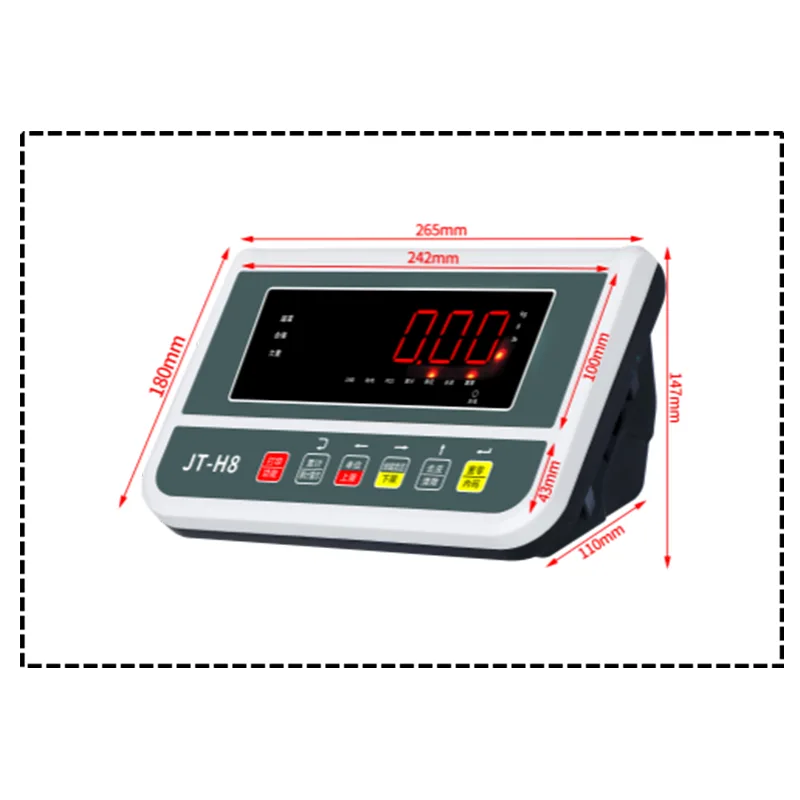

Skupne specifikacije:Zaslon: 32 mm visok LED digitalni cevni zaslon; Enote: kg / g / lb (prosto preklopljive); Ohišje indikatorja: ABS plastično ohišje s 6 mehanskimi ključi; Napajanje: AC 220V z vgrajeno 6V 4A polnilno baterijo (AC/DC dvojna uporaba); Osnovne funkcije: ponastavitev na ničlo, tara, bruto/neto teža, akumulacija, vgrajen alarm, pomnilnik teže, način varčevanja z energijo; Izbirna komunikacija: RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi, 4G IoT, pomnilnik USB, relejni izhod, 5 V I/O izhod, 4-20 mA analogni izhod; Izbirni dodatki: tribarvna alarmna lučka, zunanji tiskalnik, velik zaslon, čitalnik črtne kode. Dimenzije in materiali platforme so nastavljivi.

Podjetje Jiangsu Jutian Weighing Equipment Co., Ltd. je že več kot 20 let specializirano za instrumente za tehtanje, ima certifikat upravljanja kakovosti ISO9001 in certifikat CE za izdelke. Center za raziskave in razvoj podjetja 919 je razvil 68 nacionalnih patentov in 20 avtorskih pravic za programsko opremo. Proizvodnja poteka v dveh obratih s standardiziranimi postopki, ki zajemajo varjenje jeklenega okvirja, kalibracijo tehtalnih celic in končno funkcionalno testiranje. Podprte so nestandardne velikosti platforme, materiali okvirja in konfiguracije programske opreme.

Konstrukcija platforme in integracija merilnih celic

Okvir ploščadi za tehtanje je izdelan iz profilov iz ogljikovega jekla, sestavljenih z neprekinjenim varjenjem na vseh konstrukcijskih spojih. Po varjenju je okvir podvržen pripravi površine in zaključku žgane emajlirane barve za zaščito pred korozijo v notranjih industrijskih okoljih. Posoda za tehtanje je izdelana iz nerjavečega jekla, ki zagotavlja vzdržljivo površino, ki jo je enostavno očistiti v neposrednem stiku s tehtanimi predmeti.

Za objekte s posebnimi okoljskimi zahtevami je mogoče ob naročilu določiti alternativne materiale okvirja. Celotna konstrukcija okvirja iz nerjavečega jekla 304 je na voljo za okolja s pranjem, območja predelave hrane ali lokacije z visoko izpostavljenostjo vlagi. Za kemično obdelavo ali uporabo v morski atmosferi se lahko določi nerjaveče jeklo 316 za izboljšano odpornost proti jamičasti in razpokani koroziji.

Tehtalne celice so tipa merilnika napetosti, konfigurirane v večtočkovni razporeditvi pod ploščadjo, da zagotovijo stabilne odčitke teže ne glede na položaj tovora znotraj površine ploščadi. Zmogljivost tehtalne celice se ujema z nazivno zmogljivostjo platforme z ustrezno konstrukcijsko rezervo za prilagoditev kratkim pogojem preobremenitve, do katerih pride pri industrijski uporabi. Signalni kabli tehtalne celice so speljani skozi zatesnjene cevi do ohišja indikatorja.

Zasnova napajalnika in dvojno delovanje

Tehtnica deluje iz omrežja AC (220 V) v normalnih pogojih, z vgrajeno 6 V 4 A polnilno baterijo, ki zagotavlja rezervno in brezžično delovanje. Arhitektura dvojnega napajanja služi številnim praktičnim funkcijam v industrijskih okoljih. Baterija se samodejno polni, ko je tehtnica priključena na izmenični tok, in zagotavlja čas delovanja, ki zadostuje za celotno delovno izmeno pri tipičnih vzorcih uporabe.

Brezžično delovanje omogoča namestitev tehtnice na mesta, kjer vtičnice niso takoj dostopne, kot so začasne inšpekcijske postaje, območja nakladalnih postaj ali zunanje sprejemne točke pod zavetjem. Baterija ohranja delovanje tudi med kratkimi prekinitvami napajanja, kar preprečuje izgubo podatkov med transakcijami tehtanja. Indikator prazne baterije na LED zaslonu opozori operaterja, ko je potrebno polnjenje. Način varčevanja z energijo zmanjša svetlost zaslona in aktivnost procesorja med obdobji nedejavnosti, da podaljša čas delovanja baterije.

Potek dela in načini delovanja tiskanja

Vgrajeni termalni tiskalnik sprejema standardne rolice termičnega papirja ali samolepilne nalepke. Tiskanje sproži operater z namensko tipko na indikatorski membranski tipkovnici ali pa je konfigurirano tako, da se samodejno sproži, ko je dosežen stabilen odčitek teže in teža preseže minimalni prag. Vsebina tiskanja je nastavljiva in lahko vključuje vrednost teže (neto ali bruto), mersko enoto, datum in čas, zaporedno številko vstopnice in uporabniško določeno besedilo glave.

Indikator zagotavlja osnovne funkcije tehtanja, vključno s ponastavitvijo na ničlo, ročno in prednastavljeno taro, preklapljanjem med prikazom bruto/neto teže in kopičenjem teže za šaržiranje več kosov. Vgrajena funkcija alarma podpira nastavitve zgornje in spodnje meje teže z zvočnim opozorilom, ko izmerjena teža pade izven sprejemljivega območja. Pomnilnik teže ohranja zadnjo težo in skupne vrednosti skozi cikle napajanja.

Tipične lokacije namestitve

FAQ (pogosta vprašanja)

Kakšna je razlika med konstrukcijo platforme iz ogljikovega jekla in nerjavnega jekla?
Ogljikovo jeklo z žganim emajlom zagotavlja strukturno trdnost za standardna notranja industrijska okolja. Barva ščiti pred atmosfersko korozijo, vendar jo lahko poškodujejo udarci ali močne kemikalije. Nerjaveče jeklo 304 zagotavlja inherentno odpornost proti koroziji po vsej debelini materiala in se priporoča za predelavo hrane, farmacevtska, kemična ali vlažna okolja. Nerjaveče jeklo 316 ponuja dodatno odpornost na kloride in je primerno za morsko ali kemično predelovalno atmosfero.

Kako dolgo zdrži baterija med brezžičnim delovanjem?
Čas delovanja baterije je odvisen od pogostosti uporabe, svetlosti zaslona in od tega, ali se tiskalnik uporablja neprekinjeno. Pri tipični občasni uporabi z zmernim tiskanjem baterija podpira polno delovno izmeno. Neprekinjeno tiskanje velikih serij bo skrajšalo čas delovanja. Indikator prazne baterije zagotavlja vnaprejšnje opozorilo pred samodejnim izklopom. Popolno polnjenje iz električnega omrežja zahteva nekaj ur.

Ali se lahko funkcija tiskanja samodejno sproži, ko je predmet postavljen na tehtnico?
Tehtnico je mogoče konfigurirati tako, da samodejno natisne, ko se odčitek teže stabilizira in preseže vnaprej nastavljen minimalni prag. Ta način samodejnega tiskanja je primeren za ponavljajoče se tehtanje podobnih predmetov, kjer ni potreben ročni pritisk na tipko. Za aplikacije, ki zahtevajo preverjanje operaterja pred tiskanjem, je na voljo tudi ročni način sprožitve.

Kateri komunikacijski vmesniki so na voljo za povezavo tehtnice z računalnikom ali omrežjem?
Izbirni vmesniki vključujejo RS232, RS485, Bluetooth, TTL, Ethernet, Wi-Fi in 4G IoT. Ti podpirajo prenos podatkov o teži na povezani osebni računalnik, PLC ali gostiteljski sistem. Poseben format podatkov in protokol prenosa sta konfigurirana tako, da ustrezata sprejemnemu sistemu. Pomnilnik USB omogoča paketni izvoz zapisov teže za analizo brez povezave.

Kako se tehtnica kalibrira po namestitvi ali prestavitvi?
Kalibracija se izvaja s certificiranimi preskusnimi utežmi, ki ustrezajo zmogljivosti platforme. Do postopka – enotočkovnega ali večtočkovnega – dostopate prek indikatorske tipkovnice po meniju za umerjanje v uporabniškem priročniku. Za zmogljivosti več sto kilogramov je priporočljivo več kalibracijskih točk v celotnem območju za preverjanje linearnosti. Kot del sistema kakovosti v objektu se priporoča redno preverjanje kalibracije.
