Inteligentna hitra kontrolna tehtnica

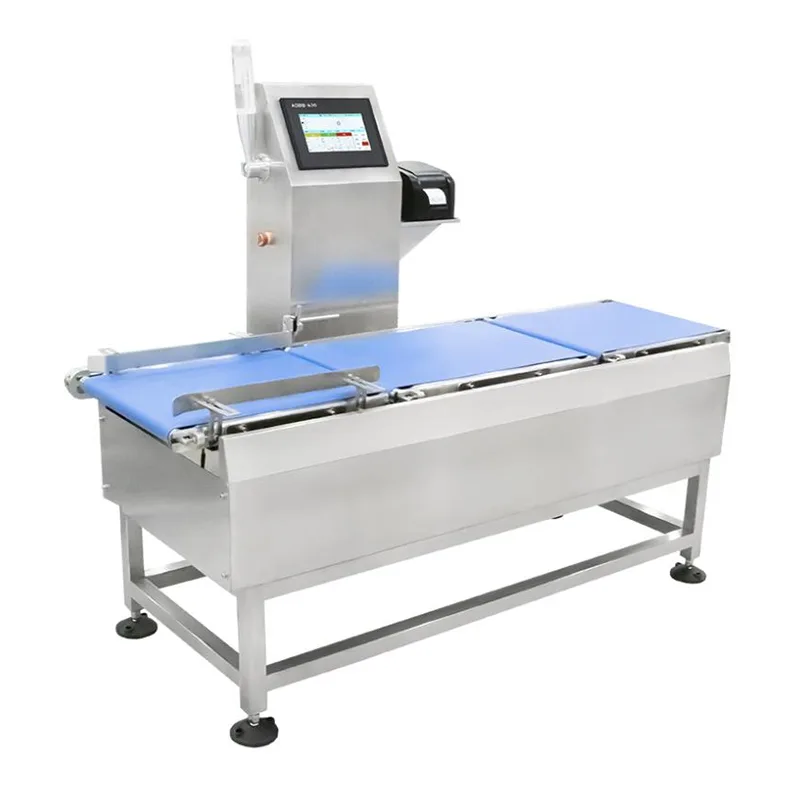

Inteligentna kontrolna tehtnica visoke hitrosti je kompakten linijski tehtalni sistem, ki ga je razvilo podjetje Jiangsu Jutian Weighing Equipment Co., Ltd. za dinamično kontrolo teže majhnih, lahkih pakiranih izdelkov. Zasnovan je za delovanje pri visoki prepustnosti na proizvodnih linijah, kjer se posamezne teže izdelkov gibljejo od nekaj gramov do nekaj kilogramov in kjer je treba identificirati in odstraniti predmete izven tolerance brez prekinitve cikla linije.

Oprema zajame odčitke teže med tranzitom tekočega traku, obdela vsako meritev skozi digitalno filtrirno verigo in sproži pnevmatski ali mehanski mehanizem za zavrnitev neustreznih predmetov. Vsi dogodki tehtanja so časovno žigosani in zabeleženi zaradi sledljivosti.

Tehnične specifikacije

Opombe o uspešnosti:Na natančnost in pretočnost vplivajo dimenzije izdelka, embalažni material in stabilnost linije. Zgornje specifikacije temeljijo na kontroliranem tovarniškem testiranju z reprezentativnimi izdelki. Zagon na kraju samem potrdi dejansko delovanje v proizvodnih pogojih.

Jiangsu Jutian Weighing Equipment Co., Ltd. ima certifikat ISO9001. Center za raziskave in razvoj podjetja 919 je razvil 68 nacionalnih patentov in 20 avtorskih pravic za programsko opremo v zvezi z instrumenti za tehtanje, dinamičnimi algoritmi in avtomatiziranimi sistemi za kontrolno tehtanje. Izdelki imajo CE certifikat in se proizvajajo v dveh proizvodnih obratih.

Arhitektura sistema in ključne komponente

Kontrolna tehtnica je sestavljena iz treh integriranih delov: dovodnega transporterja, tehtalne cone in odvoda z zavrženo postajo. Vstopni transporter razporedi in pospeši izdelke do stabilne hitrosti, preden vstopijo v območje tehtanja. Tehtalni transporter je nameščen na sklop tehtalne celice merilnika napetosti, ki je mehansko ločen od pogonskih delov. Fotoelektrični senzor zazna vstop izdelka in sproži zaporedje zajema teže. Po tehtanju gredo izdelki v izhod, kjer pnevmatski potiskač preusmeri neskladne predmete v zaboj za zavrnitev ali ločen tekoči trak. Aktivacija potiskala je časovno naravnana z uporabo sledenega položaja izdelka, da se zagotovi natančen izmet.

Merilne celice so izbrane glede na ciljni obseg teže in zahteve glede ločljivosti. Krmilnik z zaslonom na dotik shranjuje parametre, specifične za izdelek – ciljno težo, zgornje/spodnje meje, hitrost tekočega traku in zakasnitev zavrnitve – in prikazuje statistiko proizvodnje v realnem času, vključno s stopnjo prehoda, številom zavrženih in histogramom porazdelitve teže.

Obdelava in komunikacija podatkov v realnem času

Signali teže so vzorčeni pri visoki frekvenci in obdelani z algoritmom za digitalno filtriranje, ki kompenzira mehanske vibracije in hrup pasu. Obdelana vrednost teže se primerja s shranjenimi mejami tolerance. Sistemska odločitev (uspešno/neuspešno) in izmerjena teža se posredujeta krmilniku odvoda za izvedbo sortiranja.

Vsi zapisi teže so označeni s časovnim žigom in jih je mogoče izvoziti prek USB v formatu CSV. Komunikacijski vmesniki (Ethernet, RS232, RS485) podpirajo integracijo podatkov s platformami MES, SCADA ali ERP. Sistem je mogoče konfigurirati za neprekinjeno izpisovanje podatkov, na zahtevo ali po vsakem inšpekcijskem ciklu glede na zahteve gostiteljskega sistema.

Kalibracija in redno vzdrževanje

Kalibracija se izvaja prek vmesnika zaslona na dotik z uporabo certificiranih testnih uteži. Na voljo so enotočkovne in večtočkovne kalibracijske rutine. Vodeni postopek zmanjšuje napake operaterja in ne zahteva razstavljanja.

Urnik rednega vzdrževanja:
Dnevno:Očistite ploščad za tehtanje in površino tekočega traku; preverite priključke kabla senzorja.
tedensko:Preverite napetost in poravnavo tekočega traku; preverite tlak pnevmatskega sistema (0,6–0,8 MPa) in delovanje aktuatorja.
Mesečno:Izvedite preverjanje točnosti s certificiranimi utežmi; pregledajte in podmažite ležaje transportnih trakov.
Odpravljanje pogostih težav:Premik teže lahko kaže na preobremenitev senzorja ali poškodovano merilno celico; okvara zavrnitve je pogosto povezana s padcem zračnega tlaka ali nenaravnanim potiskačem. Rezervni deli za običajne obrabne dele (jermeni, filtri, senzorji) se hranijo v zalogi za takojšnjo zamenjavo.

Tipični izdelki in scenariji pregledov

FAQ (pogosta vprašanja)

Kakšna je najmanjša teža izdelka, ki jo sistem lahko zanesljivo pregleda?
Navedeno območje tehtanja se začne pri 5 g. Zanesljiva dinamična kontrola zelo lahkih izdelkov je odvisna od oblike izdelka, težišča in hitrosti tekočega traku. Izdelke, manjše od 5 g, je mogoče oceniti za vsak primer posebej med tehničnim pregledom.

Kako pnevmatski mehanizem za zavrnitev zagotavlja natančno odstranitev brez poškodb sosednjih izdelkov?
Čas zavrnitve temelji na hitrosti tekočega traku in sledenju položaja izdelka iz fotoelektričnega senzorja. Krmilnik izračuna natančen trenutek, ko neskladni izdelek doseže potiskalo in aktivira pnevmatski cilinder za določen hod. Razdalja med izdelki mora biti zadostna, da se potiskalo umakne, preden prispe naslednji izdelek. Najmanjši razmik je določen med konfiguracijo sistema.

Kako se ohranja natančnost pri visoki prepustnosti?
Algoritmi digitalnega filtriranja izvlečejo stabilno vrednost teže iz kratkega merilnega okna, ki je na voljo pri visoki hitrosti. Mehanska izolacija tehtalnega transporterja zmanjša prenos vibracij. Pri zelo hitrih aplikacijah se med specifikacijo sistema razpravlja o kompromisu med prepustnostjo in natančnostjo, dosegljiva natančnost pa se potrdi z dinamičnim testiranjem z vzorci izdelkov strank.

Ali lahko kontrolna tehtnica prenese izdelke, ki na dnu niso trdno ravni?
Izdelki z neravnimi ali upogljivimi podlagami lahko med dinamičnim tehtanjem kažejo povečano nihanje teže. Materiali za pasove po meri, vodila ali nosilci, specifični za izdelek, se lahko uporabljajo za stabilizacijo predmetov med prevozom. Vzorci izdelkov se običajno testirajo med fazo inženiringa, da se ugotovi, ali je potrebna dodatna pritrditev.

Kakšen je postopek za prehod med različnimi izdelki?
Parametri izdelka – ciljna teža, meje tolerance, hitrost tekočega traku in nastavitve zavrnitve – so shranjeni kot poimenovane prednastavitve v krmilniku zaslona na dotik. Operater iz menija izbere želeni izdelek, vsi parametri pa se samodejno naložijo. Za izdelke iste velikosti in teže niso potrebne nobene mehanske prilagoditve. Po zamenjavi je priporočljivo preveriti kalibracijo z referenčno utežjo.
